DELL Vostro 3500 をSSDに換装!メモリ増設・分解してファンまで交換

お久しぶりです。

以前書いた Dell Inspiron 14のHDD→SSD換装の記事が好評だったので、今回は同じ DELLの Vostro 3500 を分解して、内蔵HDDをSSDに交換する手順をご紹介します。さらにCPUクーラー、ファンの交換まで行いますので、ファンが不調な方は最後までお読みください。



ちなみに、今回はデル Vostro 3500 を例にした手順ですが、同じシリーズの Vostro 3400 とか、Vostro 3700 SSD換装方法としても使えると思います。


ちなみにこの分解修理した Vostro 3500 は最初に搭載されているメモリ4GBでしたので、8GBにしました。メモリーも増設・交換は非常に簡単ですが、型番を間違うと合わずに動かないケースもありますので注意が必要です。選び方もあとで詳しく書いていますので参考にしてください。



さぁ、筐体はこれです。数年前の端末になりますが、CPUは Core i5 ですし、メモリ増設やSSDへ交換を行えばまだまだ現役でバリバリ使えるので買い替えなんてもったいないですよ。メモリもSSDも安いですからね。


IMG_1751

IMG_1752



分解方法というか、メモリ交換とSSD換装だけなら、分解とまではいかないのですが、最終的に今回の記事ではマザーボードを外すところまでやりますので、それを想定してネジなどを外していきます。

裏返しにして、印をつけたところのネジを外していきます。バッテリーは、リリースラッチをオープン方向に移動させて、上にスライドさせれば外れます。

ちなみにメモリ増設とSSDの取り替えだけなら、水色で示したところだけを外せばOKです。


IMG_1753


手前の方の二つはゴムが付いてますので、それをマイナスドライバーとかでとってその中のネジを回して外してください。

IMG_1754

ネジは小さくてなくしやすいので、私はマスキングテープで穴のすぐ近くに貼り付けるようにしています。こうすると後で組み直す時もわかりやすく、紛失しにくいですのでオススメですよ。

IMG_1755


水色の箇所のネジを外すと、ベースカバーが外れるようになります。ベースカバーを外すと、メモリ部分とハードディスク(HDD)、そして無線LANカードにすぐにアクセスできるようになっています。簡単に交換できるようになっていますね。

IMG_1756



まずはメモリです。メモリは2枚重なるように挿さっています。この留め金を両サイドに軽く広げると、すぐにメモリが立ち上がります。


IMG_1757

IMG_1758

これをそのまま引き抜けばいとも簡単に外すことができます。

IMG_1759
IMG_1760

さて、ここで増設メモリにどれを選ぶかですが、Dell Vostro 3500, 3400, 3300 に最初から搭載されているメモリのタイプは、

モジュールタイプは、SODIMM で、規格は、PC3-8500 DDR3 SDRAM 1066MHz Non-ECC です。


個人的には、いま4GBメモリの方が8GBに増やすなら、このトランセンドのノートPC用 4GBメモリ(PC3-8500 DDR3 1066) あたりがお手頃で評価も高く信頼性もあるのでいいと思います。8GBにする場合は2つ必要ですね。(一応、購入時は自己責任でおねがいしますね)



余談ですが、一応公式には PC3-8500 となっていますが、PC3-10600 を挿しても実際にこのVostro 3500では動きました。ですので、手元に PC3-10600 の4GBメモリが余っていればそれを試してもいいと思います。ただしこちらも自己責任でお願いしますが、私の方で動いた実績のあるものは、PC3-10600S 1Rx8 のSamsungのメモリでした。ただ、前述したトランセンドの方が無難とは思います。。




メモリの選定も終わったところで、新しいメモリの挿し方ですが、それは以下の通り。コネクター部分を差し込んだら後は、カチっと鳴るまで下に軽く押し込むだけです。超簡単ですね!


IMG_1761




続いて、ハードディスクからSSDへの交換方法です。

ハードディスクを固定しているネジを二つ外します。

IMG_1763


「PULL」と書いてある黒いベロをつまんで上に引き上げるとあっさりとハードディスクが取れます。


IMG_1765


両サイドにあるこのネジを外すと、ハードディスクが取れますので、2.5インチのSSDに交換すればOKです。


IMG_1766


ここで、SSDの選び方ですが、出荷時に換装されているのはHDDなので、せっかくSSDにして超高速PCにグレードアップするなら、高性能でコスパが良いSSDにすべきです!

Dell Vostro 3500にSSDを換装するにあたって、私がオススメするのは、このめちゃくちゃ速い Samsung SSD 850 EVO です!


100

(写真は250GBの方を写しましたが、正直最近SSDの価格も相当下落してきたので、上記写真のリンク先にある500GBの方が絶対いいですよ。SSDは需給バランスによって価格変動もありますから安い時に買っておいた方がいいですし。)



一つ前のモデルで 840 EVO というのがあります。これも非常に良い製品でしたが、この 850 EVO は、3D V-NAND という新しいテクノロジーが使われてムチャクチャ速いです!

前世代の840 EVO と 850 EVO では、速度の面でこそそこまで差はないのですが(もちろん850のほうが速いのは速いですが体感するレベルではないと思います)、一番の売りは耐久性がアップしているのと書き込み時の消費電力が少ない(これはPCのバッテリーの持ち時間に影響があるので実は重要)があるのです。

価格はどうかというと、840 EVO も 850 EVO はそんなに変わりません。ということで850 EVO が絶対おすすめですね。大事なデータが入るSSD、耐久性は絶対重要です。ちなみに、5年保証も付き!

850 EVO にもいろいろ種類があるのですが、この Samsung SSD 850 EVO ベーシックキット でほとんどの方は十分ですしコスパもいいです。


薄さもわずか 7mmです。(SSDを交換する際、厚みを見るのも大切です。特に薄型ノートPCのハードディスクを交換する際、もともと換装されているHDDは薄くすぎて、買ったSSDが厚いため無駄になった経験もありますので。泣)



IMG_1767_1

というわけで、ハードディスクを外した時の手順の逆を行い、SSDを取り付ければ、無事高速マシンの出来上がりです!!



ここからは、CPUクーラー、ファンの交換をする方向けの手順です。Vostro 3500, 3400 では、ファンが不調になるという口コミも多いです。実際に私が今回取り扱った端末もカタカタ音がなるようになって、おそらく回っていないのかPC内に熱がこもって熱暴走して電源が落ちる現象が出てしまいました。


というわけで、以降はがっつり Dell Vostro 3500 分解修理変ということで、マザーボードを外すところもご覧いただければと思います。

長くなるので写真中心でいきます。



まずは、DVDドライブを外します。ネジを一つ外して、側面からDVDドライブを引き抜きましょう。ネジのところにプラスドライバーを差し込んで引き抜くのを手伝ってあげるとさらにやりやすいと思います。


IMG_1768


ドライブが入っていたところにある二つのネジを外します。


IMG_1769



無線LANカードを外します。ネジを一つ外した後は、アンテナケーブルが二つ留まっているので、それを引き上げて外します。


IMG_1770


無線LANカードが立ち上がるので、引き抜きます。


IMG_1771
IMG_1772



コイン型バッテリーのケーブルをマザーボードから外します。

IMG_1773_1
IMG_1773_2
IMG_1773_3



次にキーボードを外します。

ちょうど、ファンクションキーの、F2,F6,F10,そしてPrintScreenのキーボードのあたりにツメがあるので、そこにマイナスドライバーなどを差し込むなどして外します。


IMG_1774
IMG_1775
IMG_1776


キーボードとマザーボードは平面コネクターでつながっているので要注意です。

IMG_1777


平面コネクターはデリケートなので外す際は注意しましょう。

IMG_1778

ほとんどの平面コネクターは以下のように、立ち上げたらすぐに外すことができます。

IMG_1779
IMG_1780

Dell Vostro 3500, 3400 を分解すると、平面コネクターをいくつか見ることになるのですが、マザーボードまで外すとなるとほぼ全ての平面コネクターを外す必要が出てきます。残りは以下の4つです。


IMG_1781



まず一つ目。


IMG_1784

IMG_1785

IMG_1786

IMG_1787




二つ目。


IMG_1788

IMG_1790

IMG_1791

IMG_1792



三つ目。


IMG_1793
IMG_1794
IMG_1795



四つ目。


IMG_1796

IMG_1797

IMG_1799




続いて、マザーボードとパームレストを接続しているネジを外します。


IMG_1800


ここまでくればパームレストが外れます。下の写真の矢印のところ付近に適当にマイナスドライバーなどを差し込んで、パームレストを外して浮かせるようにしましょう。

そうすると、パームレストが完全に外れます。


IMG_1801
IMG_1802
IMG_1803


マザーボードを外す際に、アンテナケーブルが表側から裏側に入っているのが邪魔になるので、この穴から表側に引っ張り上げておきます。


IMG_1804

IMG_1805

IMG_1806


ディスプレイケーブルや、その他のケーブルを外します。


IMG_1807

IMG_1808

IMG_1809

IMG_1810

IMG_1811

IMG_1812


マザーボードと背面カバーを固定しているネジを外すと、


IMG_1813


マザーボードが取れます。


IMG_1816

IMG_1818


これがファンですね。

IMG_1819

ファンから異音がするということであれば、ここだけ交換すれば良いと思います。例えばこの、Dell Vostro 3400 3500 V3500 V3400 V3450 ノートパソコンファンとかを買って取り替えればいいでしょう。




CPUクーラーごと変えるのであれば、5つのネジを外せば、簡単に外すことができます。


IMG_1820
IMG_1821


ただ、その前にファンのケーブルを取っておく必要がありますのでお忘れなく。


IMG_1822
IMG_1824

無事、マザーボードからCPUクーラーが分離されました。

IMG_1825
IMG_1826


今回は、完全に、Dell Vostro 3500, 3400 を分解修理する手順といった感じでしたね。ここまでくればもうバラバラです。

戻すのは、これまでやってきた手順を逆にすれば大丈夫ですので、写真を遡りながら組み立てていただければと思います


では今日はこの辺で。


国見湖畔公園で野外フリーパーティーやります!2013.07.21(sun)

おひさしぶりです、Marです。

突然ですが、久々に私たちDJやります!!


と言っても私たちが前にやってたようながっつり主催のイベントではなく、今回は前にもこのブログで紹介した佐世保の「Cafe Bar Concent」と「自由台所空間 トンテント」の方々が主催でやっている野外イベント「凸凹」のプレパーティーイベントです。

うちのイベント「Orgy de Yeah」と「凸凹」のコラボレーションイベントということでその名も「Orgy de coboko」!


orgydecoboko


今回うちのメンバーでは harishi が中心になって動いてくれているのですが、気になる日時場所は以下。

日時 : 2013年7月21日(日) 準備含め11:00〜18:00 (大雨の場合中止)
場所 : 国見トンネル湖畔公園
DJ : Yeah Yeah Crew のDJ、IWA、IPPO、SAWZ ほか
※入場無料の野外フリーパーティーとなっています!!




大きな地図で見る



そして、今年の「凸凹」は、2013年9月28日~29日に開催予定で、完全無料です。こちらも音はもちろん、野外環境から空間演出まで素晴らしいですので是非!!


というわけで、ゆるりと遊びに来て下さい!


[小沢健二「我ら、時」展覧会とポップ・アップ・ショップ] に行ってきました。

どうもまたまたご無沙汰しております。Marです。


13年ぶりのあのライブから2年、久々のオザケン関連イベントというだけあって、何週間か前からYu-kiが行きたい行きたいと言ってたので、天神のPARCOであっていたちょっくら行って来ました。


0010 0020


ほとんど予備知識がないままに行ったのですが、内容はと言うと、暗闇の各所にオザケンの嫁さんでフォトグラファーでもあるエリザベスが撮った写真が飾ってあって、その写真の真下あたりに近づくと、スピーカーからオザケンの朗読とかその写真が撮られたところで実際に録音された音が聴こえるという、まぁなんとも彼らしいというか、なかなか難しい展覧会でした。


詳しくはこちらでもどうぞ。



ちなみにそれぞれの写真の上に置かれたスピーカーは、それはそれは指向性が強いスピーカーでして、あんなに指向性の強いスピーカーで何かを聴いたのは私は初めてでしたが、音量も結構な小ささだったので聴き取るだけでも精一杯という感じでした。


会場に入って最初の写真の前で聴く音声は最後まで必ず聴いてください的な注意書きがあったので、2-3分くらいある音声を聴かないといけなかったのですが、列ができていたので私はYu-kiと二人で並んで聴かないといけませんでした。


でも前述したように指向性がものすごく強いスピーカーなので、ピンポイントの場所じゃないと聴き取れないため、若干寄り添わないといけないことになり2-3分気持ち悪い男二人になってたと思いましたが、付き合う前のカップルとか、付き合いたてのカップルで行ったら、これをダシに距離を縮めれるので良いのではないでしょうか。なのでそういう方にはオススメです。


あ、でも天神のはもう終わってますね。。ということで、距離は別のところで縮めてください。




で、展示物が終わったあとは、ポップ・アップ・ショップです。


ポップアップショップとは、町中にひょっこり現れる即席店舗のことらしいです。



0030 0040 0050


新作Tシャツもありましたし、15000円もするボックスCDもありました。

私はグッとこらえて買いませんでしたが、Yu-kiはさすが、Tシャツ2枚にボックスセットまで買ってました。




0060 0070 0080



ボックスセットには、2年前のライブを音源化されているCDが入っているのですが、それを帰りに聴いて帰りました。途中から寝てましたが、とてもいいCDです。


そういえば今からブラジルワールドカップの最終予選がはじまります!!絶対に負けられません!

UstするってShinjiに約束したので、見れるのかどうか知りませんが、またひさびさに観戦模様をここでUstするかもです。お一人で観戦される方はぜひどうぞー。





Live streaming by Ustream



ではまた。


MacBook Air スタンド 自作して、クラムシェルモードで使う

こんにちは。


MacBook Air用のスタンドが欲しいなと思ってまして調べてたら、よさげなやつは、BookArc for Air くらいしかなく、ちょっと高いなーと思い自作してみることにしました。

それで家の近くのホームセンターやら100均とかを適当に物色したところ、これとこれを組み合わせたらちょうどいいのが作れそうだなというのが見つかりました。これです!

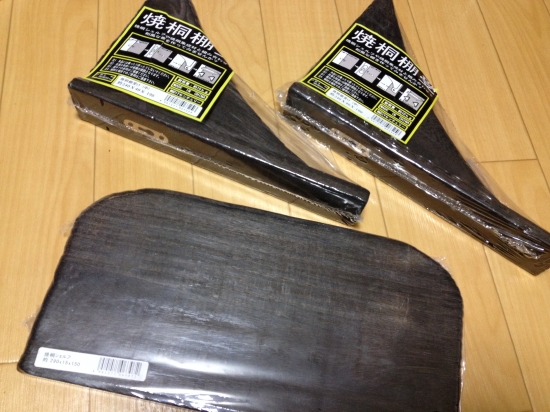

棚をつけるときの棚を置く台というか柱みたいになる、通称「棚受」を2つ。で、棚(シェルフ)を1つ。
0010

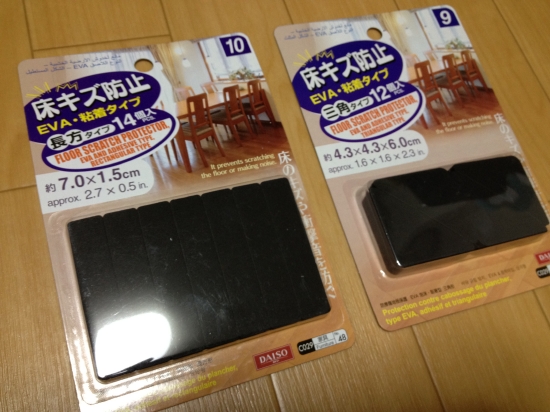

イスや机の脚などで床を傷つけないようにするための「床キズ防止材」
0020



まぁ実際作ってみてダメでも出費1000円ちょいなので、まぁいっかということで購入。


棚受とシェルフは、ホームセンターで購入(3つで1100円弱)、床キズ防止材は100均で購入 (2個で210円)。棚受とシェルフは、このDIYセンチュリーというメーカーサイトでも販売されてるようです。

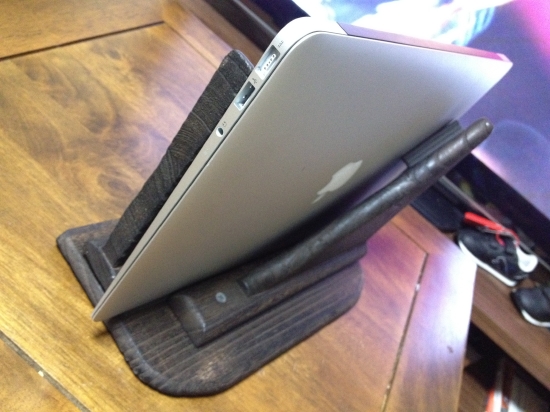

これらを組み合わせて自作した MacBook Air スタンドがこれ。


0030


綺麗に固定することができたし、抜き差ししやすいし我ながらなかなかよく出来ました。



というわけで作り方。



まず、シェルフの中央にMacBook Airを置くための1cmくらいの隙間をあけて、シェルフと棚受をネジで固定します。

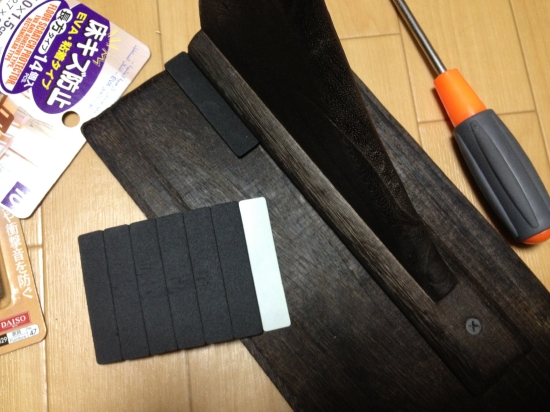

隙間にはMacBook Airを挿し込んだときの衝撃を和らげるために、床キズ防止材を貼ります。こんな感じ。


0040

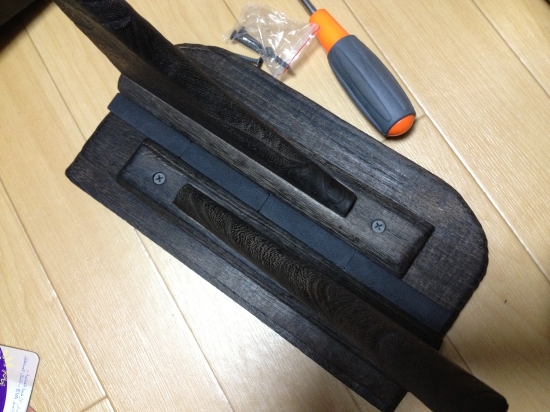

1cm程度の隙間を挟むようにもう一枚の棚受もネジで固定するとこうなります。


0050

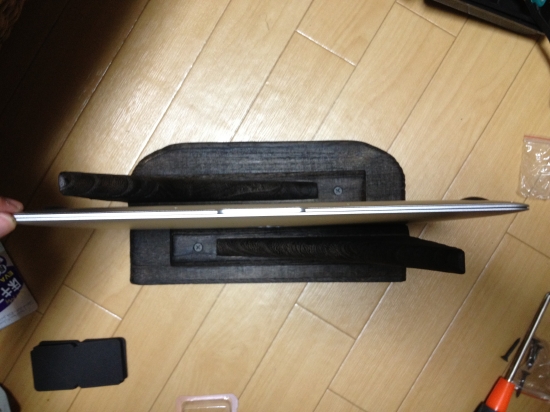

ここで実際にMacBook Air を挿し込んでみると、スペースがあいているのでグラグラしてしまうのがわかります。


0060

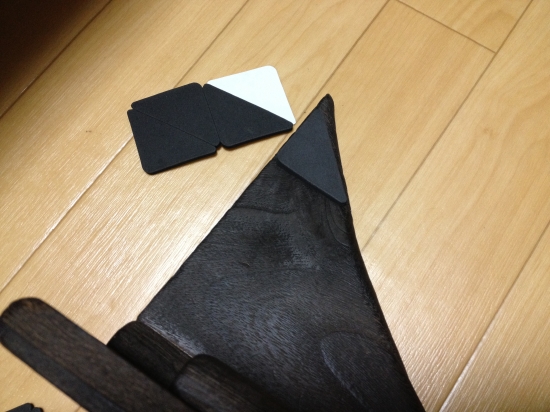

そこで棚受の先っぽのほうに、これまた床キズ防止材を3つくらい重ねて貼ります。


0070

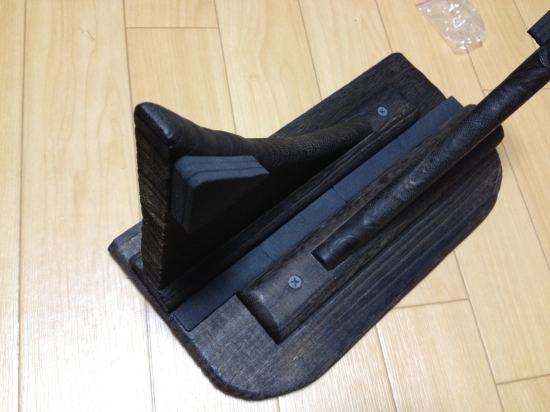

貼ったあとはこんな感じですね。


0080

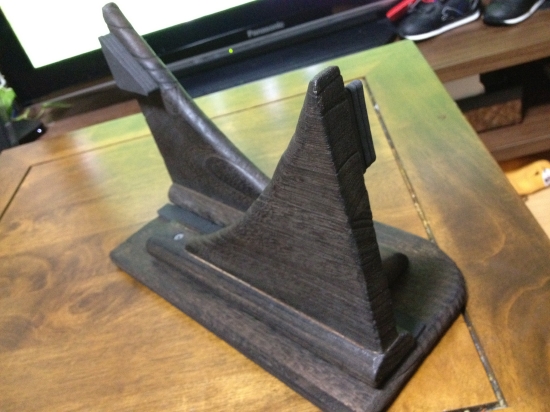

これで出来上がりです。


0090

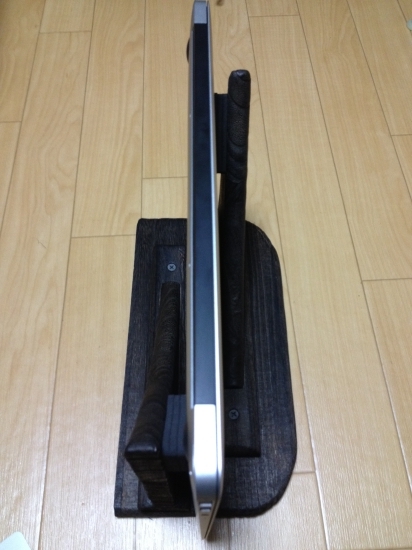

実際にMacBook Air を立ててみると、、、


0100

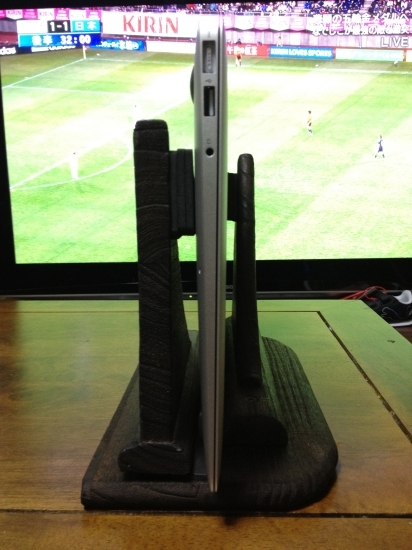

ほぼピッタリ。(でも少し斜めに置くとそのことで本体と棚受の間に「あそび」が出来るので、抜き差しするときはとてもやりやすいのです)


0110 0120

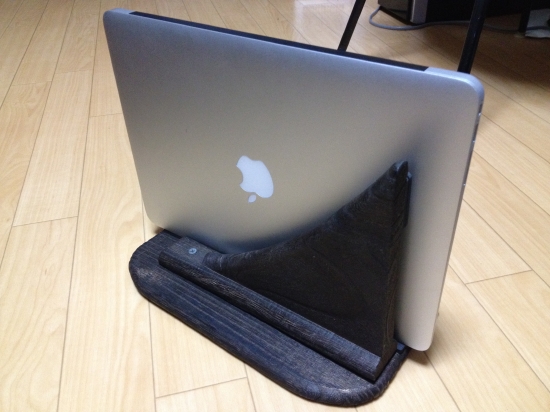

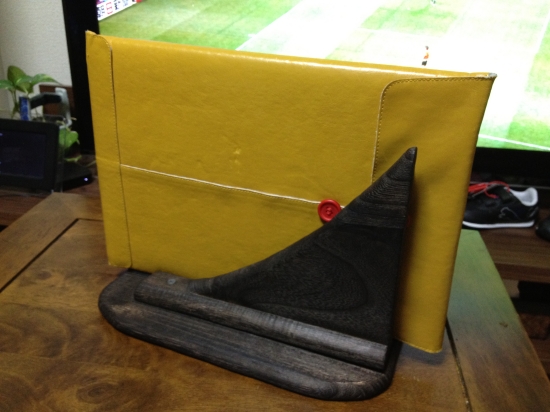

ほんの少し斜めに置いてやれば、こんなケースに入れたままでも置けますし、スムーズに抜き差しできます。でもきっちり固定させたらグラグラしないのがポイントです。
